用途に合わせて
組み合わせを自由に選択

ディスプレイサイズ、パイプの長さ、設置スタイル(シングル・両面・左右2連・3連)、カラー等、自由に組み合わせ可能。
小型から大型のテレビ・ディスプレイに対応、サイズや設置場所に合わせて選べます。

シングル
両面
左右2連・3連

天吊金具の選び方HOW TO SELECT

  • スラブ取付金具を
    選びます
  • パイプを選びます
  • テレビ取付金具を
    選びます

パイプの長さの
決め方はこちら

スラブ取付金具を選択

価格はすべてオープン価格です

スラブ取付金具

〈ブラック〉

製品画像 製品名 JANコード ダウンロード

CH-1B 4991829128401

〈ホワイト〉

製品画像 製品名 JANコード ダウンロード

CH-1W 4991829128807

スラブ取付金具(傾斜)

〈ブラック〉

製品画像 製品名 JANコード ダウンロード

CH-9B 4991829128425

〈ホワイト〉

製品画像 製品名 JANコード ダウンロード

CH-9W 4991829128821

※スラブへの取付ネジは同梱されておりません。設置に関しては取付工事専門業者へご依頼ください。

パイプを選択

価格はすべてオープン価格です

パイプの長さの
決め方はこちら

パイプ

〈ブラック〉

製品画像 製品名 設定寸法 JANコード ダウンロード

CH-500B 500~750mm 4991829128463
CH-800B 800~1050mm 4991829128470
CH-1100B 1100~1350mm 4991829128487
CH-1400B 1400~1650mm 4991829128494
CH-1700B 1700~1950mm 4991829128500
CH-2000B 2000~2250mm 4991829128517
CH-2300B 2300~2550mm 4991829128524

〈ホワイト〉

製品画像 製品名 設定寸法 JANコード ダウンロード

CH-500W 500~750mm 4991829128869
CH-800W 800~1050mm 4991829128876
CH-1100W 1100~1350mm 4991829128883
CH-1400W 1400~1650mm 4991829128890
CH-1700W 1700~1950mm 4991829128906
CH-2000W 2000~2250mm 4991829128913
CH-2300W 2300~2550mm 4991829128920

CH-1700B、1700W、CH-2000B、
2000W、CH-2300B、2300Wは、
振れ止め金具[CHP-304]が必要。

振れ止め金具はこちら

テレビ取付金具を選択

価格はすべてオープン価格です

テレビ取付金具

〈ブラック〉

製品画像 製品名 対応サイズ JANコード ダウンロード

CH-43B ~50V型 4991829128432
CH-63B ~70V型 4991829128449
CH-83B ~100V型 4991829128456
CH-93B ~120V型 4991829128616

〈ホワイト〉

製品画像 製品名 対応サイズ JANコード ダウンロード

CH-43W ~50V型 4991829128838
CH-63W ~70V型 4991829128845
CH-83W ~100V型 4991829128852
CH-93W ~120V型 4991829129019
  • スラブ取付金具を
    選びます
  • パイプを選びます
  • テレビ取付金具を
    選びます

パイプの長さの
決め方はこちら

スラブ取付金具を選択

価格はすべてオープン価格です

スラブ取付金具(強化)

〈ブラック〉

製品画像 製品名 JANコード ダウンロード

CH-5B 4991829128418

スラブ取付金具(傾斜)

〈ブラック〉

製品画像 製品名 JANコード ダウンロード

CH-9B 4991829128425

※スラブへの取付ネジは同梱されておりません。設置に関しては取付工事専門業者へご依頼ください。

パイプを選択

価格はすべてオープン価格です

パイプの長さの
決め方はこちら

パイプ

〈ブラック〉

製品画像 製品名 設定寸法 JANコード ダウンロード

CH-500B 500~750mm 4991829128463
CH-800B 800~1050mm 4991829128470
CH-1100B 1100~1350mm 4991829128487
CH-1400B 1400~1650mm 4991829128494
CH-1700B 1700~1950mm 4991829128500
CH-2000B 2000~2250mm 4991829128517
CH-2300B 2300~2550mm 4991829128524

CH-1700B、CH-2000B、CH-2300Bは、
振れ止め金具[CHP-304]が必要。

振れ止め金具はこちら

テレビ取付金具を選択

価格はすべてオープン価格です

テレビ取付金具

〈ブラック〉

製品画像 製品名 対応サイズ JANコード ダウンロード

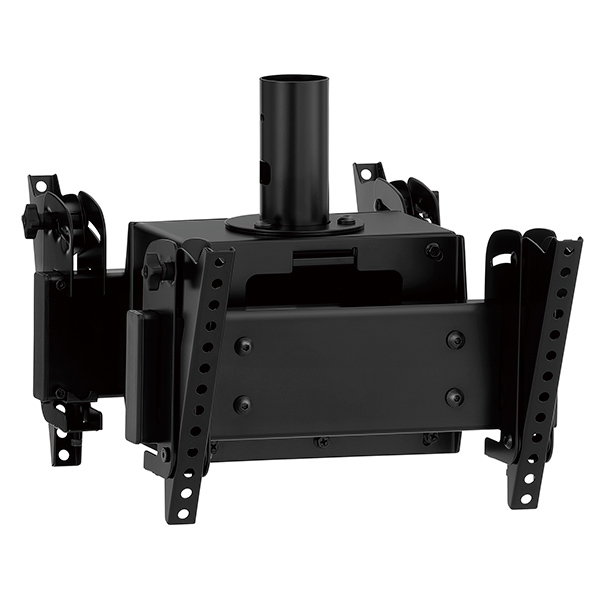

CH-T43B ~50V型 4991829128661
CH-T63B ~70V型 4991829128678
CH-T83B ~100V型 4991829128685
  • スラブ取付金具を
    選びます
  • パイプを選びます
  • テレビ取付金具を
    選びます

パイプの長さの
決め方はこちら

スラブ取付金具を選択

価格はすべてオープン価格です

スラブ取付金具(強化)

〈ブラック〉

製品画像 製品名 JANコード ダウンロード

CH-5B 4991829128418

スラブ取付金具(傾斜)

〈ブラック〉

製品画像 製品名 JANコード ダウンロード

CH-9B 4991829128425

※CH-M34Bはスラブ取付金具2個必要。

※スラブへの取付ネジは同梱されておりません。設置に関しては取付工事専門業者へご依頼ください。

パイプを選択

価格はすべてオープン価格です

パイプの長さの
決め方はこちら

パイプ

〈ブラック〉

製品画像 製品名 設定寸法 JANコード ダウンロード

CH-500B 500~750mm 4991829128463
CH-800B 800~1050mm 4991829128470
CH-1100B 1100~1350mm 4991829128487
CH-1400B 1400~1650mm 4991829128494
CH-1700B 1700~1950mm 4991829128500
CH-2000B 2000~2250mm 4991829128517
CH-2300B 2300~2550mm 4991829128524

※CH-M34Bはパイプ2本必要。

CH-1700B、CH-2000B、CH-2300Bは、
振れ止め金具[CHP-304]が必要。

振れ止め金具はこちら

テレビ取付金具を選択

価格はすべてオープン価格です

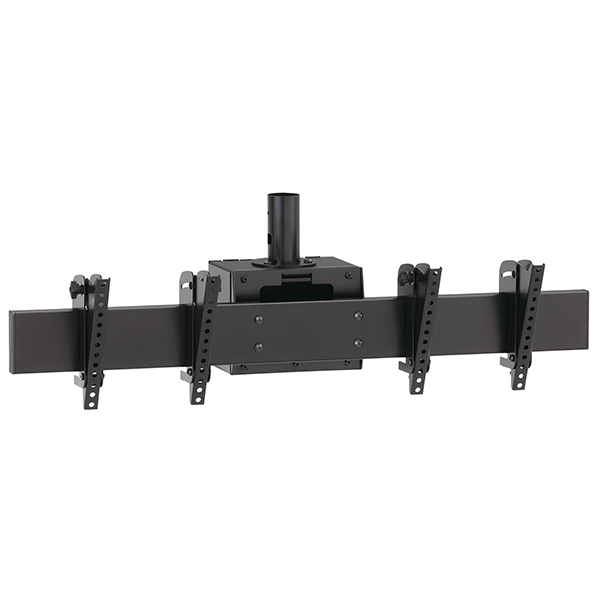

テレビ取付金具 左右2連タイプ

〈ブラック〉

製品画像 製品名 対応サイズ JANコード ダウンロード

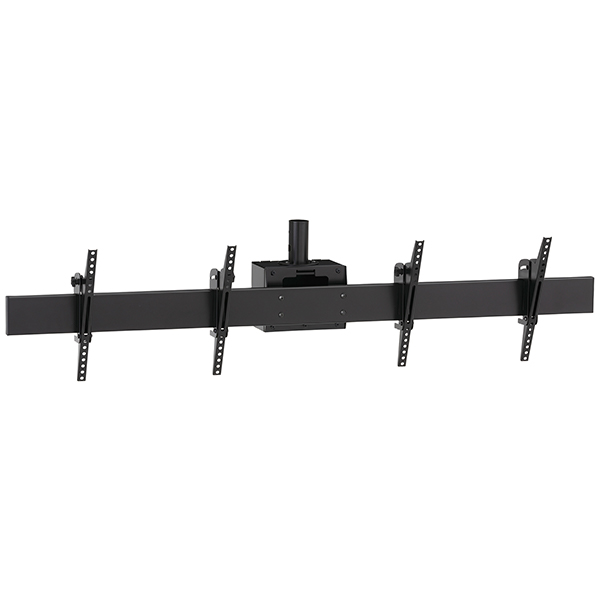

CH-M22B ~32V型 4991829128623

CH-M24B ~55V型 4991829128630

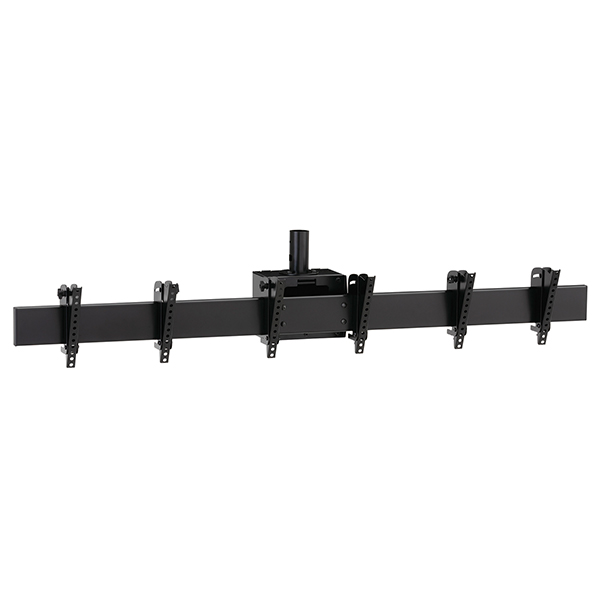

テレビ取付金具 左右3連タイプ

〈ブラック〉

製品画像 製品名 対応サイズ JANコード ダウンロード

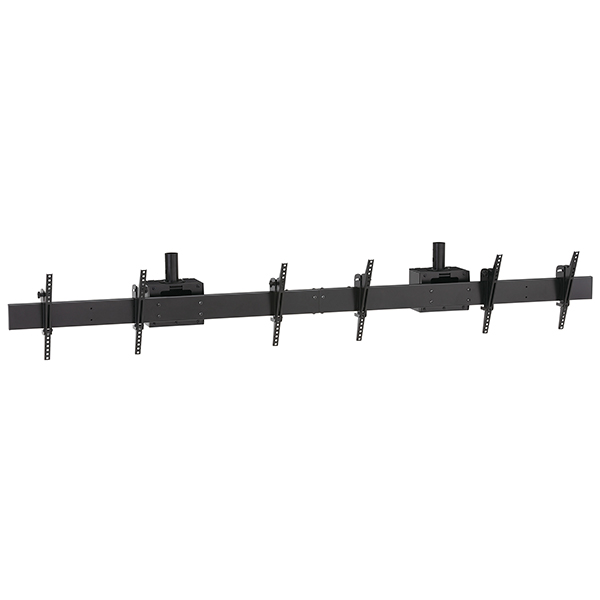

CH-M32B ~32V型 4991829128647

CH-M34B ~50V型 4991829128654

寸法図SIZE

  • スラブ取付金具 単位:mm CH-1B / CH-1W ・質量:約3kg
  • スラブ取付金具(傾斜) 単位:mm CH-9B / CH-9W ・質量:約6.5kg
  • パイプ 単位:mm
  • パイプ 質量 A
    CH-500B / 500W 約1.5kg 582mm
    CH-800B / 800W 約2.5kg 882mm
    CH-1100B / 1100W 約3.0kg 1182mm
    CH-1400B / 1400W 約4.0kg 1482mm
    CH-1700B / 1700W 約5.0kg 1782mm
    CH-2000B / 2000W 約5.5kg 2082mm
    CH-2300B / 2300W 約6.5kg 2382mm
  • テレビ取付金具 単位:mm CH-43B / CH-43W ・質量:約10kg
  • テレビ取付金具 単位:mm CH-63B / CH-63W ・質量:約11kg
  • テレビ取付金具 単位:mm CH-83B / CH-83W ・質量:約12.5kg
  • テレビ取付金具 単位:mm CH-93B / CH-93W ・質量:約13.5kg
  • スラブ取付金具(強化) 単位:mm CH-5B ・質量:約5.5kg
  • スラブ取付金具(傾斜) 単位:mm CH-9B ・質量:約6.5kg
  • パイプ 単位:mm
  • パイプ 質量 A
    CH-500B 約1.5kg 582mm
    CH-800B 約2.5kg 882mm
    CH-1100B 約3.0kg 1182mm
    CH-1400B 約4.0kg 1482mm
    CH-1700B 約5.0kg 1782mm
    CH-2000B 約5.5kg 2082mm
    CH-2300B 約6.5kg 2382mm

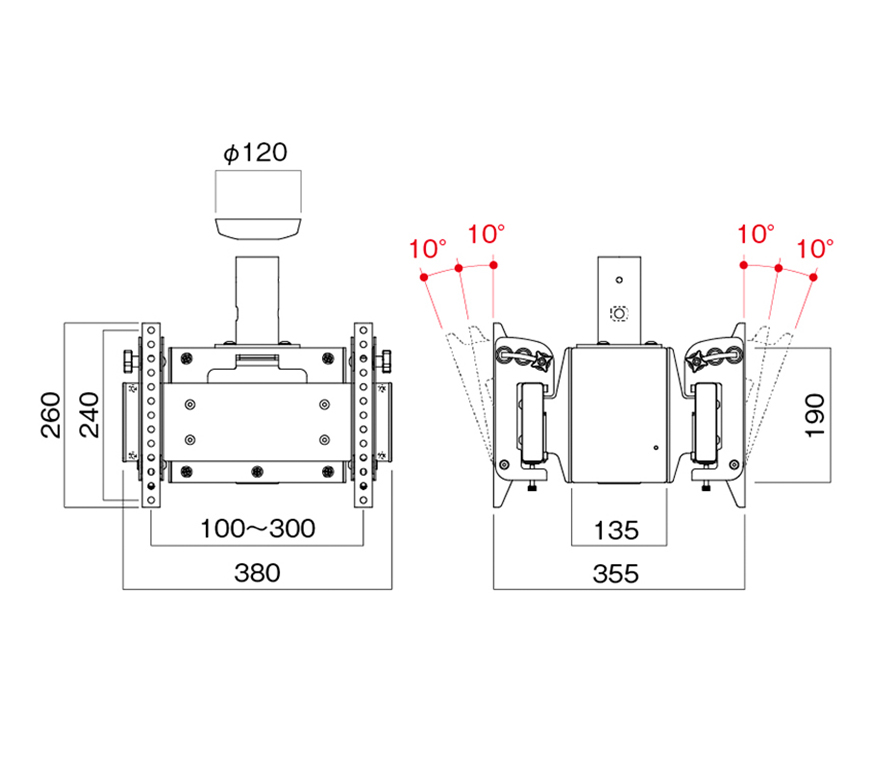

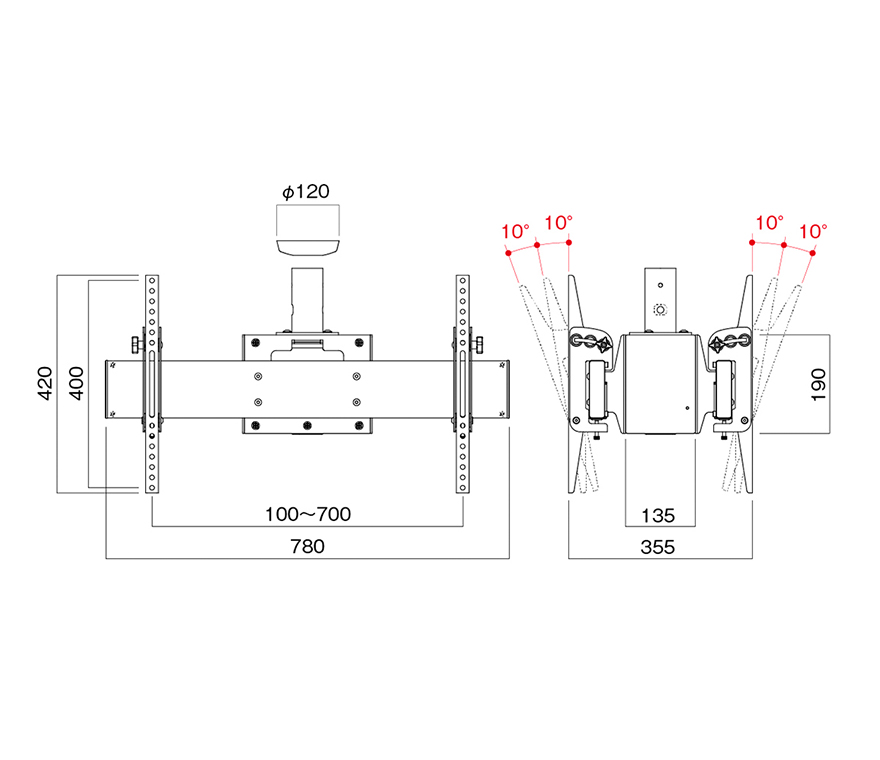

  • テレビ取付金具 単位:mm CH-T43B ・質量:約14.5kg

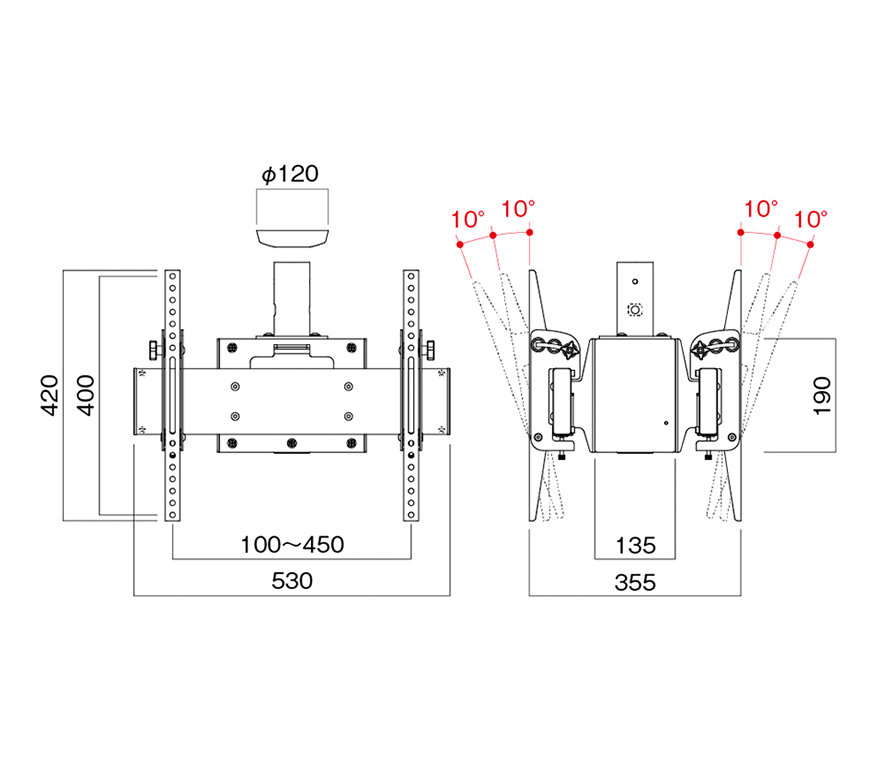

  • テレビ取付金具 単位:mm CH-T63B ・質量:約16kg
  • テレビ取付金具 単位:mm CH-T83B ・質量:約19kg
  • スラブ取付金具(強化) 単位:mm CH-5B ・質量:約5.5kg
  • スラブ取付金具(傾斜) 単位:mm CH-9B ・質量:約6.5kg
  • パイプ 単位:mm
  • パイプ 質量 A
    CH-500 約1.5kg 582mm
    CH-800B 約2.5kg 882mm
    CH-1100B 約3.0kg 1182mm
    CH-1400B 約4.0kg 1482mm
    CH-1700B 約5.0kg 1782mm
    CH-2000B 約5.5kg 2082mm
    CH-2300B 約6.5kg 2382mm

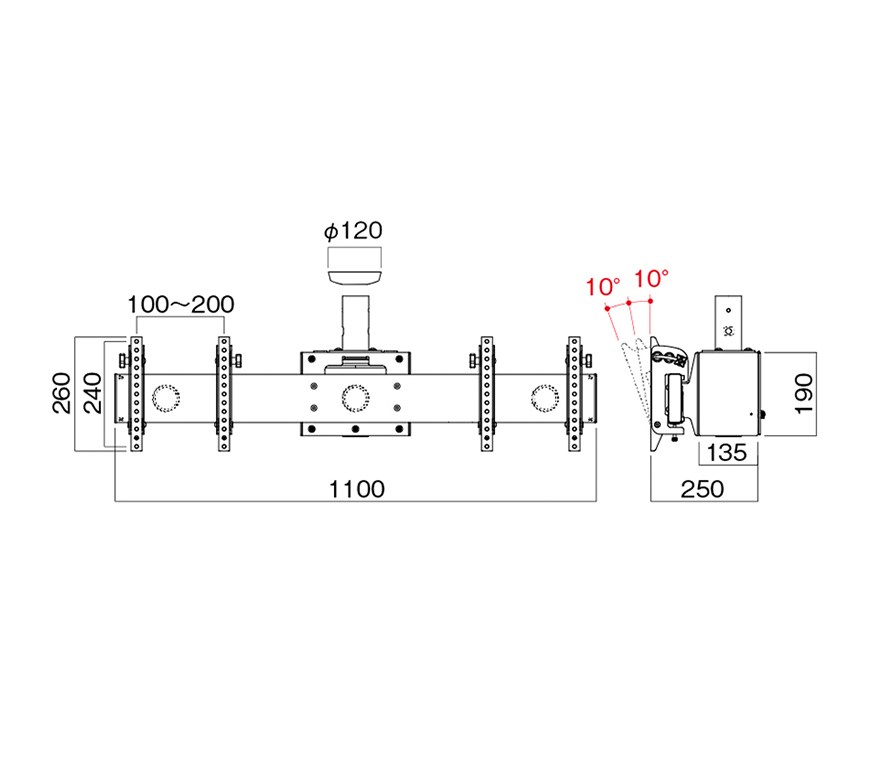

  • テレビ取付金具 左右2連タイプ 単位:mm CH-M22B ・質量:約15.5kg
  • テレビ取付金具 左右2連タイプ 単位:mm CH-M24B ・質量:約19.5kg

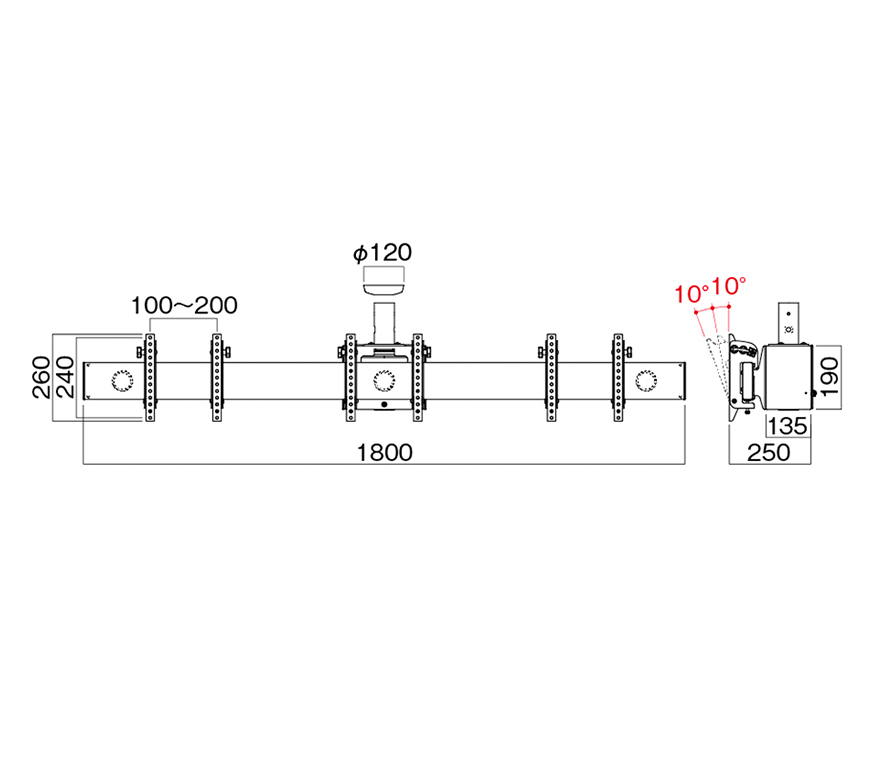

  • テレビ取付金具 左右3連タイプ 単位:mm CH-M32B ・質量:約20.5kg

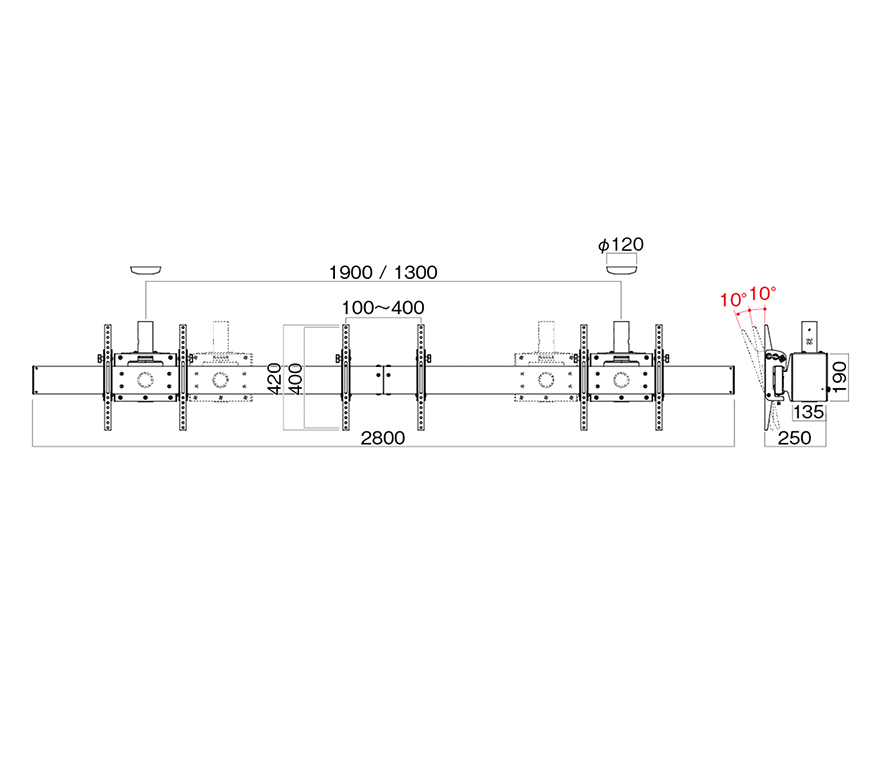

  • テレビ取付金具 左右3連タイプ 単位:mm CH-M34B ・質量:約33.5kg

オプションOPTION

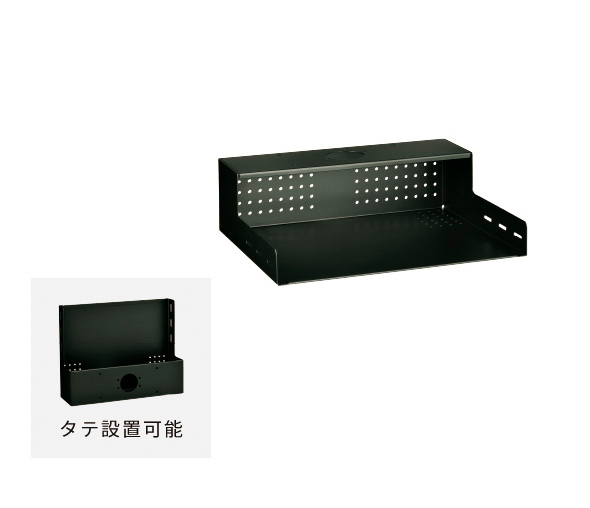

  • CPUホルダー CHP-B303 / CHP-W303 オープン価格
    ・有効内寸:W446xD350xH121(mm)
    ・質量:約5kg
    ・耐荷重:約10kg
    ・付属品:固定ベルト2本
    ・タテ設置可能
    両面金具・マルチ金具(左右2連・3連)も使用可能。
  • 振れ止め金具 CHP-304 オープン価格
    ・ワイヤー長さ:4000(mm)
    下記の製品を使用する場合、必ず取り付けてください。
    CH-1700B、CH-1700W、CH-2000B、CH-2000W、
    CH-2300B、CH-2300W
  • 回転金具[付け替え製品] CHP-B315 / CHP-W315 オープン価格
    ・質量:約1kg
    ・耐荷重:約30kg
    右90°、左90°回転が可能。 CH-83B / 83W / 93B / 93Wには非対応。 両面金具・マルチ金具(左右2連・3連)は非対応。
  • 変換金具 QP-A800B オープン価格
    ・質量:約1.5kg / 1セット
    テレビ取付穴、タテピッチを420~800mmまで変換可能。 CH-43B / 43Wには非対応。
  • 変換金具 QP-C600B オープン価格
    ・質量:約1.5kg / 1セット
    テレビ取付穴、ヨコピッチを100~600mmまで変換可能。
  • 盗難防止ワイヤー QP-R11 オープン価格
    ・ワイヤー長さ:1000(mm)
    ・質量:約0.2kg
